Deskripsi

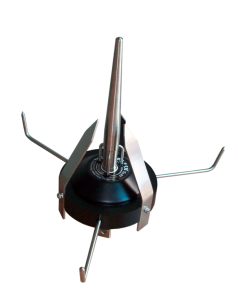

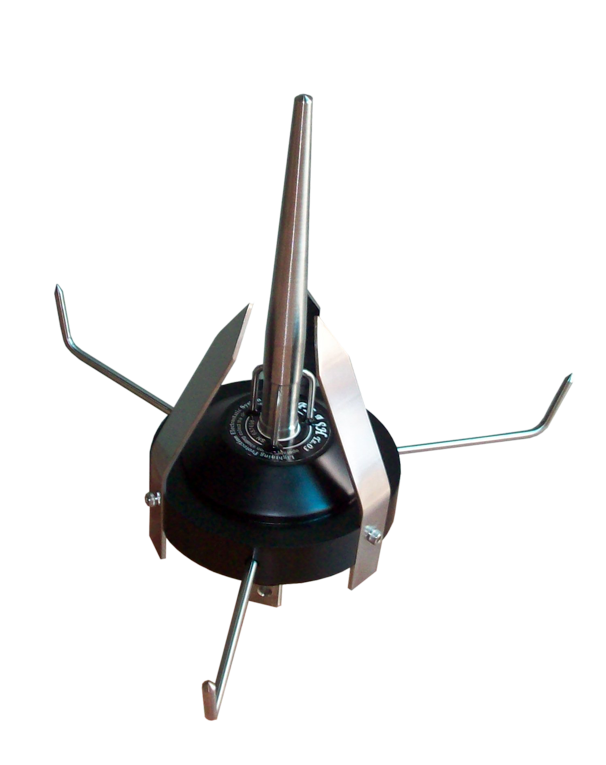

Penyalur Petir Neo Flash TZ 03

Head terminal Penangkal Petir NeoFlash adalah alat penerima sambaran petir yang berbasis kerja ESE ( Early Streamer Emission Lightning Conductor) atau istilah lainnya elektrostatic system, yakni ujung penerima petir dengan sistem kerja Mengumpulkan dan menyerap energi awan yang mengandung energi statik.Ujung penerima NeoFlash bekerja dengan mengumpulkan muatan awan (energi statik) yang dihasilkan proses induksi elektromagnetis dan menghimpunnya.bila muatan yang disimpan ini cukup besar kemudian melepasnya di ujung utama , akibat proses ini maka terminal mengeluarkan lidah api penuntun keudara (disebut streamer ).Setelah streamer tertembak ke udara dengan muatan netral akan memancing pengarahan sambaran dari petir , pada akhirnya mengarahkan Sambaran di satu titik dengan meniti jalur streamer kemudian Penangkal Petir Neoflash menerima seluruh Hantaman energi petir dan menyalurkannya ke tanah melalui kabel penurunan, dengan demikian maka sistem ini akan menghilangkan kemungkinan kemungkinan sambaran liar dari akar akar petir.

Penyalur Petir Neo Flash TZ 03

dari ke 4 type diatas memiliki spesifikasi yang dibedakan berdasarkan radius perlindungan area :

H(m) 4. 5 6. 7 8 9. 10 20

TZ.03 67 78 87 95 103 110 117 123 174

TZ.04. 78 90 100 110 119 127 135 142 204

TZ.05. 87 100 112 123 133 142 151 159 225

TZ.06 95 110 123 135 146 156 166 175 247

Dari tabel diatas akan tampak bahwa semakin Tinggi Posisi Terminal Neoflash dari Tinggi Areal sekitar maka akan menghasilkan Radius yang panjang.

Penyalur Petir Neo Flash TZ 03

Head terminal NeoFLASH sangat cocok untuk Penangkal Petir Gedung bertingkat atau di install di lokasi yang memiliki areal luas sebab memiliki

proteksi petir yang berfariasi dan cukup luas. semisal Kawasan Pergudangan , Pertambangan , Lapangan Golf etc.

Standart Tinggi Pemasangan.

Penyalur Petir Neo Flash TZ 03

Terminal Penerima Petir Neoflash haruslah di pasang minimal lebih tinggi sejauh 3 mtr dari rata rata tinggi bangunan disekitarnya , hal ini sudah menjadi standart dari kerja perangkat ini.

Bila pemasangan bisa lebih tinggi akan lebih baik sebab secara otomatis pengumpulan energi akan semakin terpusat yang akan menghasilkan radius perlindungan lebih besar.

Penyalur Petir Neo Flash TZ 03

Standart Kabel Pemasangan

Secara teknis penggunaan besar kawat penghantar 50 mm sudah mencukupi untuk menghantarkan arus petir , Bila memperbesarnya akan jauh kami sarankan sebagai bentuk antisipasi overload arus . Untuk daerah terbuka yang kurang pengawasannya atau rawan pencurian ( tower BTS ) kami menyarankan untuk menggunakan kabel Alumunium sebab kawat ini tidak laku di pasar loak.

Penggunaan penghantar berisolasi dan isolator berperisai induksi juga bisa dipakai ( NYY , Coaxial , HVSC )

Penyalur Petir Neo Flash TZ 03

Standart Hambatan Grounding

Titik berat pembuatan grounding ada di nilai tahanan sebaran di sebuah lokasi , bila nilai hambatan grounding di bawah 5 ohm maka nilai ini sudah di anggap baik tapi bila diatasnya jelek.

Material grounding bisa berbahan logam apa saja asal tahan korosi di daerah tersebut , tingkat korosif di sebuah lokasi berbeda beda . Daerah berkadar garam tinggi memiliki tingkat korosif yang sangat tinggi tetapi daya hantar listriknya sangat bagus.

Penyalur Petir Neo Flash TZ 03

Penggunaan Pipa Galfanise Hotdif sudah kami buktikan akan mampu bertahan di kisaran 10 tahun pada lahan payau , bila menggunakan bahan dengan standart atas akan lebih baik ( kawat Tembaga , As Tembaga , Stainles ).
